一、產品概述

APD150便攜式綜合局放檢測儀采用聲電聯合檢測方法，利用暫態地電波（TEV）、超聲波（AE）、高頻電流傳感器（HFCT）等多種傳感器綜合檢測配電力設備的局部放電情況，實現對電變壓器、開關柜以及配電電纜等電力設備的不斷電直接監測。便攜式綜合局放檢測儀可根據多種特征對絕緣狀況進行綜合評估，檢測局放放電量，還可根據聲電信號的時間差計算實現精確的放電源定位。

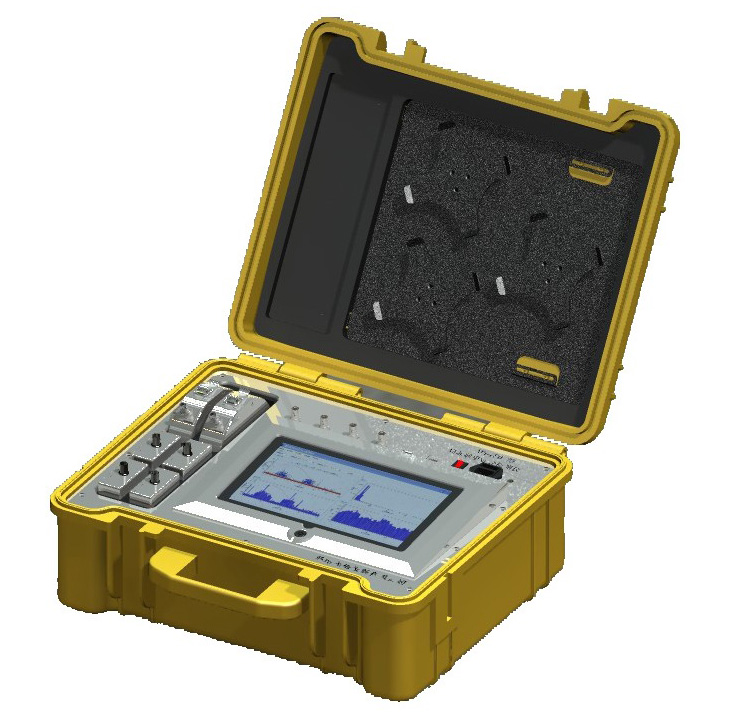

圖示：APD150便攜式綜合局放檢測儀

二、產品功能

1. 示波探測功能：快速探測現場信號組成特性，并可根據現場噪聲類型及強度自動分析、選擇先進濾波算法及參數配置，提高系統抗干擾能力和環境適應性，準確獲取信號；

2. 在線監測功能：在線采集被檢測設備的A、B、C三相局放信號，并以圖形方式表示局放信號強弱、數量、相位、趨勢，最后輸出統計結果；

3. 定位系統功能：基于聲電聯合檢測方法以及“光纖同步網雙端檢測定位”專利技術，實現對被測電力設備局放放電源準確定位；

4. 專家診斷功能：系統內部建立了強大的分類算法和模糊邏輯診斷算法，可以從采集數據中分離出局放信號并進行分類，輸出最終的診斷結論；

5. 生成報告功能：支持 Excel，Word，PDF以及html等多種報告格式，根據用戶實際需求可自由選配文檔內容（包括放電評估數據及專家診斷結論等），文檔表現形式多樣，并支持直接打印。

三、技術指標

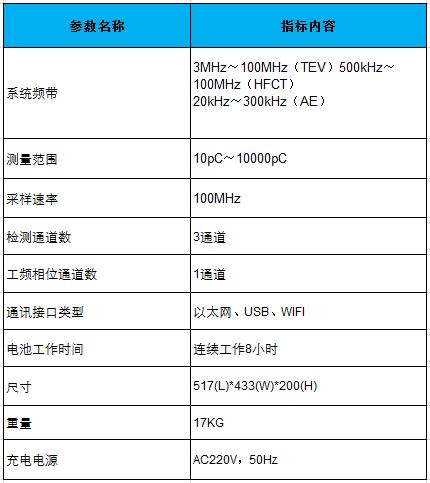

 1、APD150便攜式綜合局放檢測儀

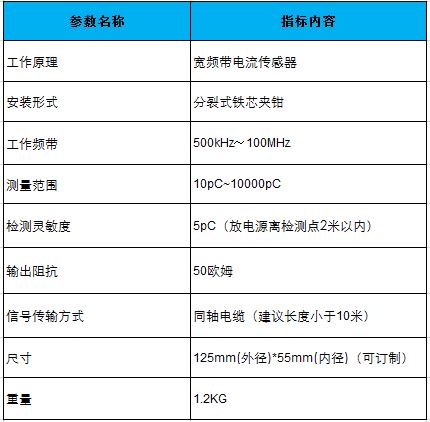

2、HFCT高頻電流傳感器

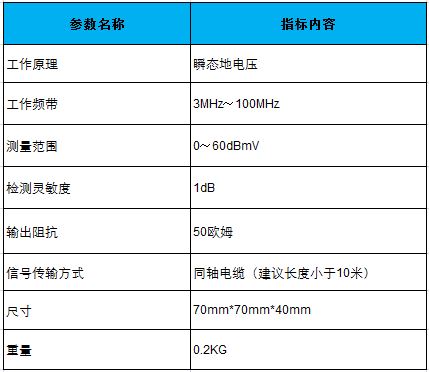

3、TEV瞬態地電波傳感器

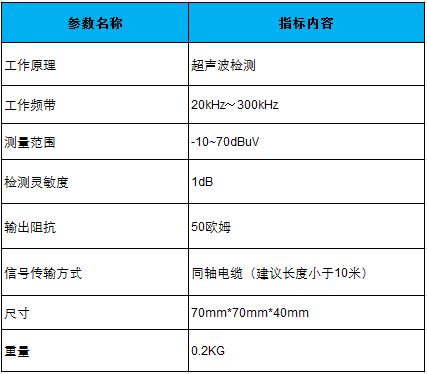

4、AV超聲波傳感器

四、產品特點

1. 綜合采用暫態地電波（TEV）、超聲波（AA）和高頻電流技術（HFCT）聯合檢測，可有效解決現場干擾環境下局放信號的檢測靈敏度問題，提高檢測結果的精準度；

2. 配帶功能強勁的平板電腦，可自由移動，可通過無線方式遠距離操作；

3. 系統具備在線檢測、系統定位、專家診斷等多種功能模式，可根據用戶需求提供特制解決方案；

4. 獨特的局部放電指紋圖分析功能，對GIS、變壓器、開關柜等放電性質的統計分析和經驗積累具有重要意義；

5. 局放檢測過程中不必提供高壓測試電源，不必停電就可了解電力設備運行時的局部放電情況；

6. 專家識別系統軟件集成了先進的數字濾波技術，根據現場噪聲自適應選擇合適的濾波算法；

7. 通過重構局部放電的基本信息，實現放電量評估和放電源定位；

8. 通過模糊分類算法及BP神經網絡算法，實現對局部放電類型的識別；

9. 可圖形方式表示局部放電的大小、數量、相位、趨勢等指標，并提供各種統計圖表供分析判斷；

10. 可便捷實現局放圖形存儲、打印，數據庫查詢，局放事件記錄及回放，局部放電歷史發展趨勢統計等。

五、應用領域

適用于電力、冶金、化工等行業的高壓電纜局放監測、中壓電纜局放監測和高壓開關柜局放檢測。
