一、產品概述
高壓電纜的金屬護套是電纜的重要組成部分，當纜芯通過電流時，會在金屬護套上產生環流，外護套的絕緣狀態差、接地不良、金屬護套接地方式不正確等等都會引起護套環流異常，嚴重時會威脅電纜運行安全。當電纜金屬護套環流出現異常時會造成電纜絕緣局部高溫?fù)p耗發熱，加速絕緣老化，降低電纜使用壽命，嚴重時會導致電纜發生直接擊穿接地故障。護套環流異常也會直接影響電纜線路的載流量，產生較大的電能損耗，浪費電能、減少經濟效益。
ACS210電纜護套環流監測系統由護套環流傳感器、護套環流采集器等組成，適用于6.6kV及以上的輸配電力電纜護套環流在線監測，能實時監測高壓電纜線路接地電流異常情況，還可降低電纜線路交叉互聯線、接地線、交叉互聯箱、接地箱等被盜的風險。支持遠程查看功能，給維護人員手持式設備上發送實時監測數據。很大程度上減少了電纜運行維護人員的工作量，對電流異常的檢測點，能夠做到實時關注，達到預防突發事故的目的。

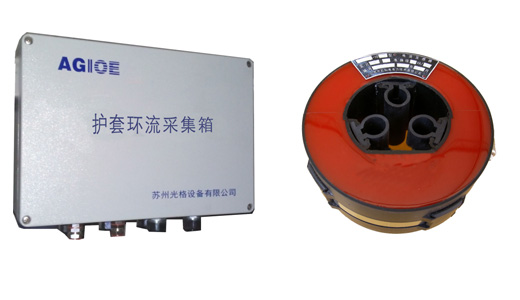

圖示：ACS210D護套環流采集箱 圖示：ACS210S護套環流傳感器
二、產品功能
1. 在線監測：實時監測高壓電纜線路金屬護層接地電流波形、幅值大小等，降低巡檢人員工作強度，并可實現精度檢測；
2. 自動報警：接地電流瞬態升高或突變減小為零時，自動觸發報警功能；
3. 線纜防盜監測：接地線等被盜后，系統自動報警并告知被盜的接地線位置；
4. 系統自診斷：實時檢測系統自身故障情況，并將結果上傳到監控平臺；
5. 遠程查看：可通過3G/4G網絡給維護人員手持式設備上發送實時監測數據；
6. 信息記錄分析：記錄測量數據、故障記錄等相關參數，提供曲線圖、柱狀圖等直觀圖表及統計報表（周、月、季、半年、年）。
7. 支持CT取電，滿足復雜現場的供電需求。

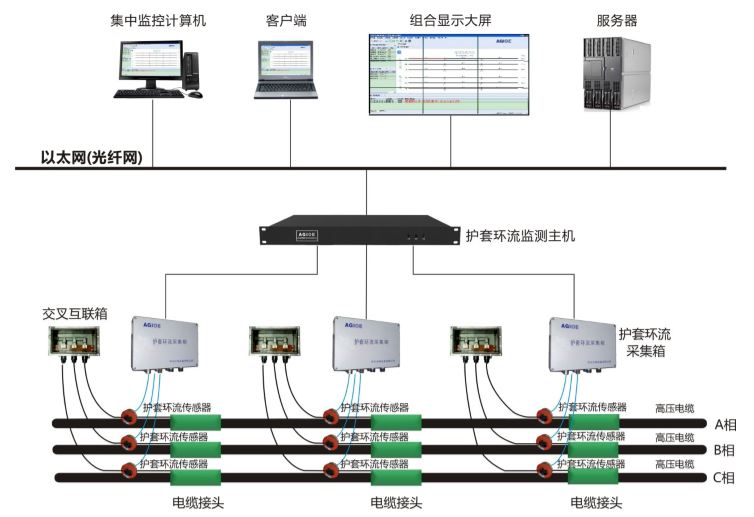

三、系統結構圖

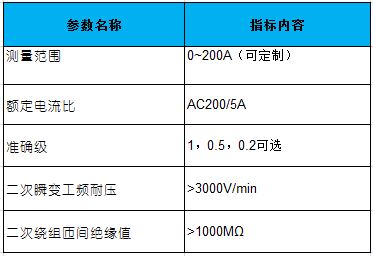

四、技術指標

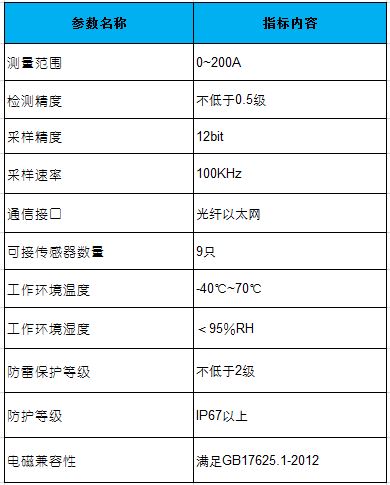

（一）護套環流采集器技術要求
